Philips 9549
Het is Vintage Friday 21-09-2023

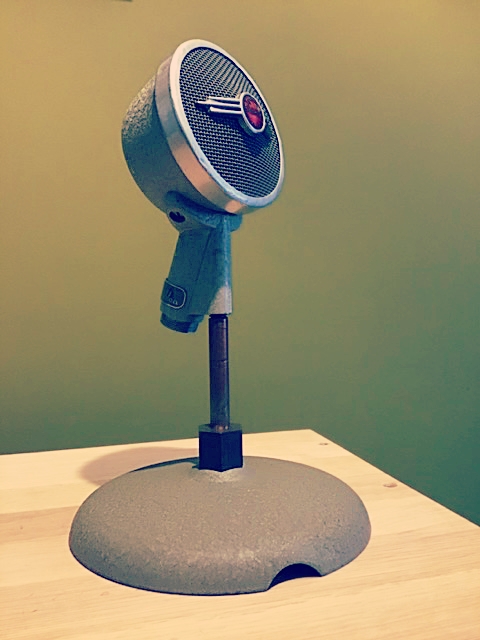

Op deze Vintage Friday wil ik wat vertellen over de Philips 9549.
Deze microfoon werd geproduceerd in de jaren 40 en 50 van de vorige eeuw. Bijzonder was dat de microfoon in allerlei klimaatextremen kon functioneren, dat was destijds niet vanzelfsprekend. De 9549 werd dan ook gebruikt van de vochtige en warme tropen tot in gebieden waar de temperatuur veelal ver onder 0 graden Celcius bleef.
De 9549 is een dynamische microfoon met een omnidirectionele richtingskarakteristiek. Het frequentiespectrum is, naar huidige maatstaven, wat beperkt met een bereik van 70Hz tot 10kHz. Met een prijs van 125 gulden was dit destijds zeker geen goedkope aanschaf. In mijn collectie bevinden zich twee exemplaren die qua uiterlijk wat van elkaar verschillen. Zij hebben beiden een 4-polige connector. Met deze 4-polige connector kon je matchen met verschillende impedanties.
Frappant detail is dat deze microfoon ook is uitgebracht onder de naam 6010, het enige verschil dat ik ken is de aan/uit schakelaar op de voorzijde van de 6010 die de 9549 niet heeft. Als iemand nog meer verschillen kent dan vind ik het leuk om dat te weten te komen.
Onder de gebruikers bevonden zich o.a de blueszanger Big Bill Broonzy en de Nederlandse Jazz diva Pia Beck. Een andere opvallende gebruiker is Ernesto “Che” Guevara. Het is sowiezo opvallend hoeveel van deze microfoons gebruikt werden in het voormalige oostblok en andere communistische landen, zoals b.v. Cuba.
Philips was destijds een zeer gerenommeerde leverancier van high-end pro audio en bouwde naast microfoon ook de mengtafels voor oa de Polygram studio’s. Polygram was het platenlabel wat ook eigendom van Philips was. Phonogram was het bijbehorende distributie bedrijf. Ook het bekende Oosterijkse pro audio merk AKG is voor een fors deel eigendom van Philips geweest.
Nu kan je dat allemaal niet meer voorstellen omdat Philips alleen nog consumentenelectronica en medische apparatuur maakt.
Ik hoop dat je ook dit blog weer met plezier gelezen hebt. Schroom niet om een berichtje achter te laten of een vraag te stellen.
Ik heb een Philips 9549 overgenomen uit een audio studio, ik vraag me af of het mogelijk is om hier een XLR verloopstuk voor te maken. De originele connector is erbij. Heeft u enig idee welke pins wat zijn? Groet, Mark
Hallo Mark,
Je kan zeker daar een verloop voor maken, ik heb dat zelf meerdere keren gedaan. Als het goed is zit daar dan een 4 polige connector bij met 1 pin in het midden en drie er omheen en heeft de microfoon ook een 4 pins chassisdeel, klopt dit?
Als dat zo is, dan heb je mazzel, want deze connectoren zijn behoorlijk zeldzaam en daardoor ook erg prijzig.
Ik heb het even bij mijn eigen verlopen nagemeten. De pin in het midden is pin 1 van de xlr. De pin aan de buitenkant is pin 2 van de xlr. Het nl een ongebalanceerde aansluiting ( twee pinnen op de connector zijn niet aangesloten). Op deze manier kan je de plug op meerdere manieren op de microfoon aansluiten. Dit zorgt voor een andere uitgangs impedantie van de microfoon (zo uit mijn hoofd 50 ohm, 500 ohm en 25k-ohm). Daar was Philips best wel uniek in.
Ik heb nog even een afbeelding bijgesloten die ik ooit op het www gevonden heb ( de EL6021 had hetzelfde principe). Beantwoord dit jouw vraag? Laat je even weten of het gelukt is?
Mocht je nog vragen hebben, laat dat dan gerust nog even weten!
